Ελατήριο δίσκου βαλβίδας

Το ελατήριο δίσκου βαλβίδας (Belleville Washers) χρησιμοποιούνται στη ζωντανή φόρτωση των στυπιοθλίπτων βαλβίδας.

"Ζωντανή φόρτωση" σημαίνει τη χρήση ροδέλες Belleville για τη διατήρηση του φορτίου σε μια τσιμούχα.

Οι περισσότερες από τις βαλβίδες χρησιμοποιούν καρφιά ή μπουλόνια για να ασκήσουν φορτίο στον ακολούθο αδένα, ο οποίος φορτώνει το παρέμβυσμα.

Ενώ το στέλεχος της βαλβίδας περιστρέφεται ή κινείται εμπρός και πίσω υπό τη ροή της θερμοκρασίας και της πίεσης στις σωληνώσεις, μέρος του υλικού πλήρωσης χάνεται κατά τη διάρκεια κάθε λειτουργίας.

Καθώς συμβαίνει αυτό, η προφόρτιση χάνεται στον ακόλουθο αδένα.

Μόλις η προφόρτιση πέσει κάτω από ένα συγκεκριμένο όριο, θα εμφανιστεί διαρροή.

Προσθέτοντας ροδέλες Belleville στο στυπιοθλίπτη κάτω από τα παξιμάδια στυπιοθλίπτη για να αντισταθμιστεί η μείωση της πίεσης και να στερεωθούν τα μπουλόνια που εξασφαλίζει τη σωστή πίεση στεγανοποίησης στη συσκευασία και αποφεύγει τη διαρροή μέσω της συσκευασίας.

Η ζωντανή φόρτωση με ροδέλες Belleville ή ελατήρια δίσκου χρησιμοποιούνται ευρέως σε βαλβίδες πεταλούδας, βαλβίδες δειγματοληψίας, σφαιρικές βαλβίδες, βαλβίδες pigging, περιστροφική βαλβίδα βύσματος κ.λπ.

Στο Heavy-Duty Valve Seat Structure, το ελατήριο δίσκου είναι εγκατεστημένο στη βάση συγκράτησης της έδρας βαλβίδας.

Η συνεχής ελαστική δύναμη του δισκοειδούς ελατηρίου πιέζει τον δακτύλιο της έδρας της βαλβίδας πάνω στην επιφάνεια της σφαίρας, δημιουργώντας μια σταθερή σφράγιση.

Αυτός ο σχεδιασμός εξασφαλίζει στεγανοποίηση κλάσης IV για μεταλλικές-σφραγισμένες βαλβίδες και στεγανοποίηση κλάσης V για μαλακές-βαλβίδες σφράγισης.

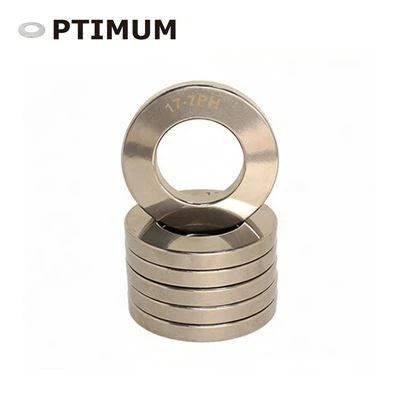

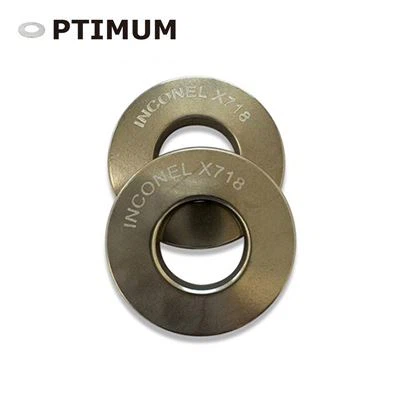

Τα τυπικά υλικά για τη ζωντανή φόρτιση των στυπιοθλιπτικών βαλβίδων περιλαμβάνουν (αλλά δεν περιορίζονται σε) τα ακόλουθα 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, 17-7PH Ανοξείδωτο χάλυβα.

Για πρόσθετες πληροφορίες, πίνακα διαστάσεων και κατάλογο, επικοινωνήστε με την υπηρεσία 7/24 στο Emailsusie@optimum-spring.com.
